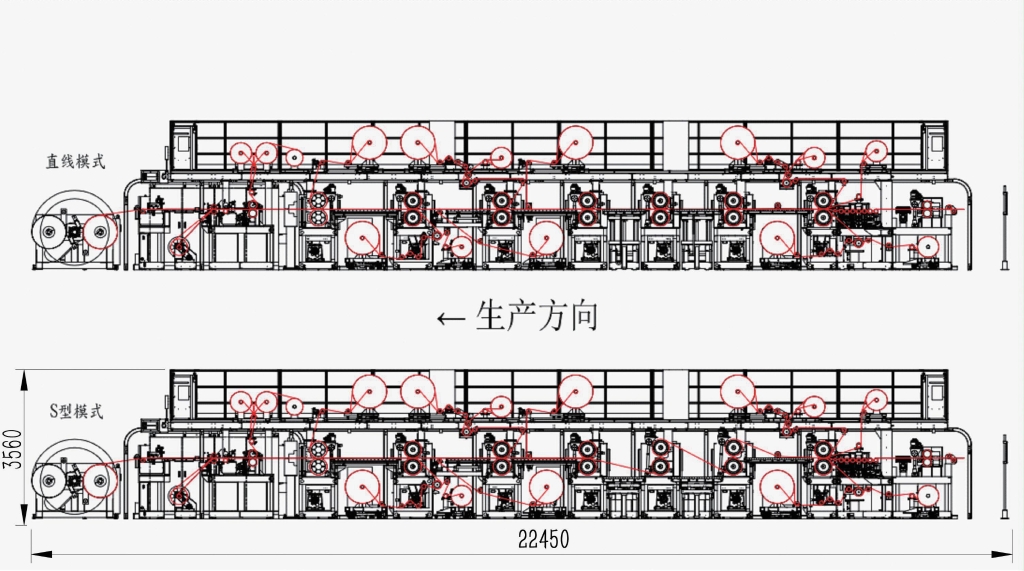

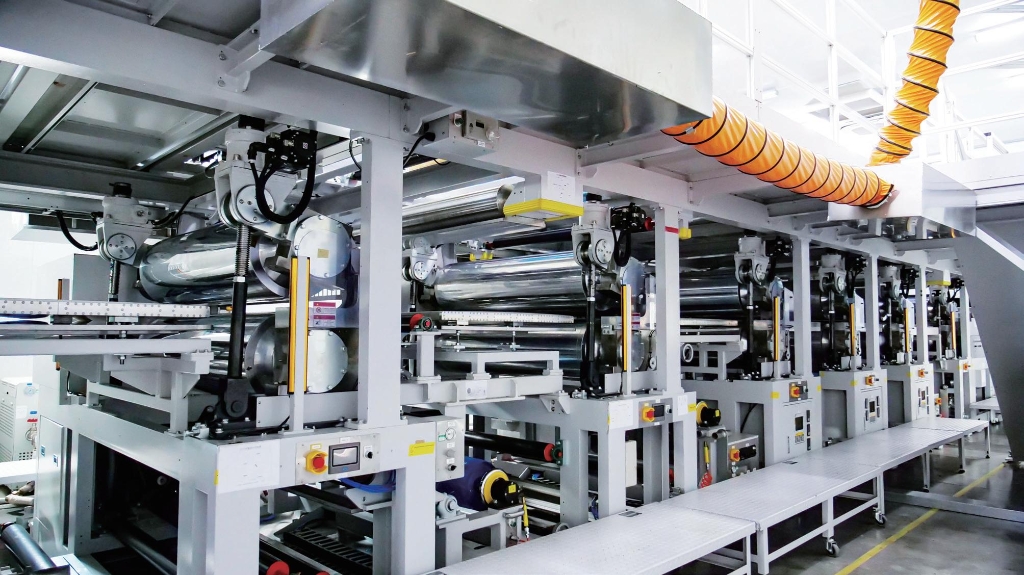

產品說明 DESCRIPTION
預浸機主要用于完成樹脂與纖維之間的浸漬 復合，分為單面復合和雙面復合兩種工藝，本設 備主要是生產雙面復合預浸布，采用恒張力控制 系統，自動調整速度和位置關系，結合設備的硬 件系統，加工多種纖維預浸布。
預浸機主機性能指標
1.復合線速度：1.0～15m/min。。。
2. 上、下兩層樹脂膜開卷裝置配置有糾偏裝置，上下離型紙邊
緣對齊，偏差不超過±1mm; 所有收放卷機構具有張力調節裝置。
3. 纖維面密度偏差控制在±3%以內；導紗篦子可調孔間距，
兩種規格可換，滿足織物片料的復合要求。
4. 配置多組熱壓復合
鋼輥，鋼輥間隙數顯可調，
控制精度±0.001mm, 鋼
輥直徑φ400mm, 最高工
作溫度130℃;有效寬度
600-1270mm。
5. 鋼輥加熱具有自動定
時加溫及自動停機系統。
6. 主控制箱配置有密閉
冷卻及防塵裝置。
型號 |
FYJ50 |
裝機總功率(Kw) |
415 |
纖維種類 |
碳纖維、玻璃纖維等多種纖維 |
樹脂類型 |
熱熔環氧樹脂 |
織物寬度(mm) |
600～1270 |
輥面寬度(mm) |
1470 |
壓合鋼棍直徑(mm) |
φ400 |
加壓方式 |
絲桿升降機頂端固定，轉軸力臂旋轉往下豎直加壓 |
壓合線壓力(Kg/cm) |
30(Max) |
壓合鋼輥溫度(℃) |
130±1 |
兩壓合鋼輥間隙平行度公差(mm) |
0.001 |

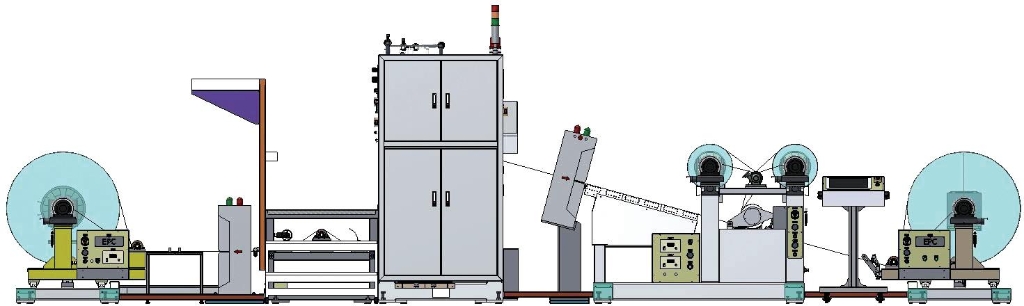

涂膠機
本設備適用于加工環氧樹脂基復合材料的樹脂涂覆工藝，屬兩步法生產特種纖維增強熱固性復合材料的關鍵設備，設備的涂覆膜的厚度誤差直接決定著后續特種纖維的浸漬質量。
涂膠機主要技術參數
型號 |
FTB50 |
放卷部分 |
被動放卷，有糾偏機構 |
涂布寬度(mm) |
600-1280(手動調節) |
輥面寬度(mm) |
1470 |
工作速度(m/Min) |
1-30(可調節) |
涂布輥直徑(mm) |
φ350 |
牽引膠輥直徑(mm) |
φ350 |
厚度檢測裝置 |
前后各1套 |
涂膠機主要性能指標
1. 涂膠線速度：1 .0～30m/min。
2. 放紙自動張力控制系統，最小張力控制精度±0.5Kg。
3. 涂膠輥輪直徑φ350mm, 有效幅寬1280mm, 最小涂膠幅寬600mm;
溫度數顯可控，最高工作溫度100℃。
4. 涂布鋼輪調整輪可設定參數，自動監控調整間隙，并以數字顯示間隙值(0.001mm)。 5. 膠膜厚度：粘度(10,000～300,000cps) 膠 料 1 0 ～ 4 0 0g/m² 連續可調。
6. 膠膜控制精度(50,000cps 以下):
膠膜面密度在10～70g/m² 時，偏差小于±2g/m²;
膠膜面密度在71～300g/m² 時，偏差小于±2%。
7. 具有自動糾偏系統，糾偏精度±1mm。
8. 膠膜收卷最大直徑為φ800 mm。
